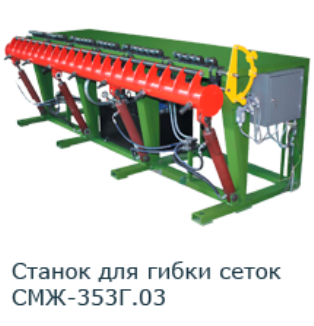

Станок для гибки сеток СМЖ-353Г.03

Станок предназначен для изготовления объемных арматурных каркасов путем изгиба плоских арматурных сеток и используется в арматурных цехах заводов железобетонных изделий.

Станок для гибки сеток состоит из следующих основных узлов: рама, – гибочная траверса, механизм прижима, пневмоцилиндры, пневмо- и электроразводка, механизм угла гиба, шкаф управления, переносной пульт управления.

Рама представляет собой сварную конструкцию из фасонного проката, на которую установлены остальные сборочные единицы станка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

                                                                  СМЖ-353.03: 3 метра        СМЖ-353.03:  6 метров
Напряжение питающей сети, В                         3x380                                   3x380
Частота сети, Гц                                                      50                                          50

Наибольшая длина изгибаемой сетки, мм        3000                                      6000

Шаг изгибаемых прутков наименьший, мм         100                                        100

Диаметр прутков, мм                                           3-12                                       3-12

Материал прутков                     Bp-I,B-I,A-I, A-II, A-III              Bp-I,B-I,A-I, A-II, A-II

Угол отгиба наибольший, град                             180                                        180

Количество изгибаемых прутков арматурной стали:

Кл. Bp-I, B-I Ø03мм, угол загиба 1200, шт            30                                           60
Кл. A-III Ø12мм, угол загиба 900, шт   12 24

Кл. A-III Ø14мм, угол загиба 1000, шт                    --                                            --
Давление сжатого воздуха, МПа                          0,6                                         0,6

Производительность эксплуатационная, гиб/ч    30                                          30
Производительность техническая, гиб/ч               --                                            --

Габаритные размеры сварочной линии, мм:
длина                                                                   3265                                      6365
ширина                                                                  745                                        745
высота                                                                   944                                        944

Масса, т                                                                 0,9                                         1,8
